C6-48型排尘离心通风机

一、风机的用途　

C6-48型排尘离心通风机为排送含有尘埃、木质碎屑、细碎纤维等空气混和物的设备，也可作为一般通风机，如排送含有硬质颗粒时必须在风机进风口前加除尘装置。

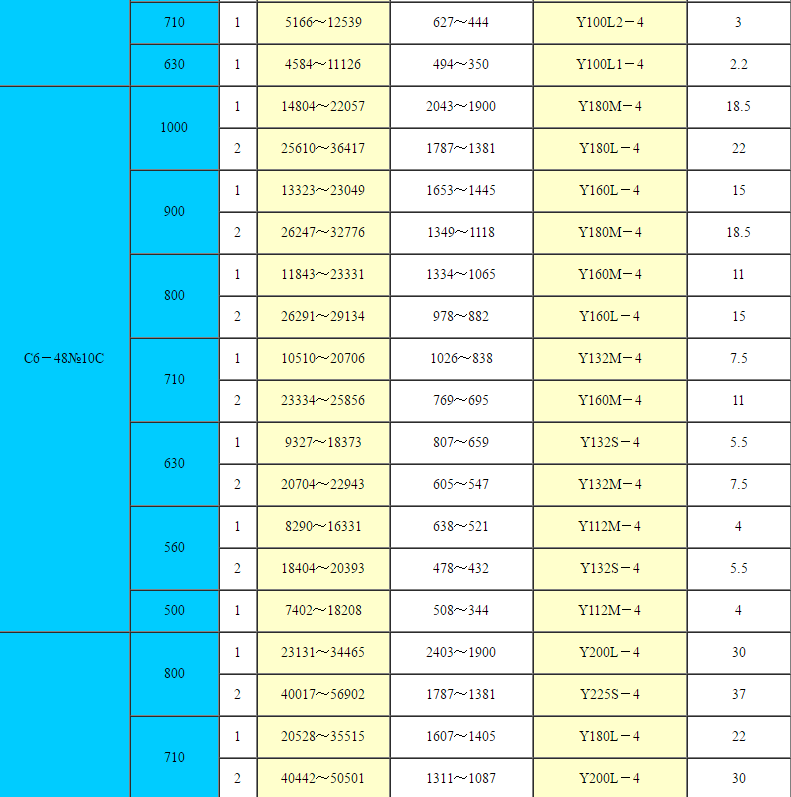

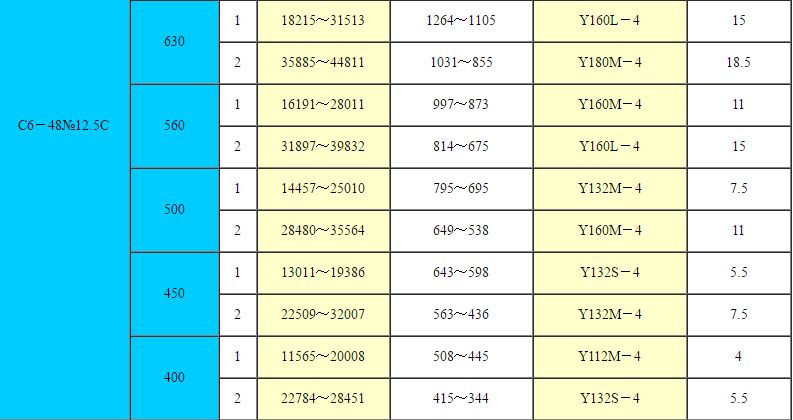

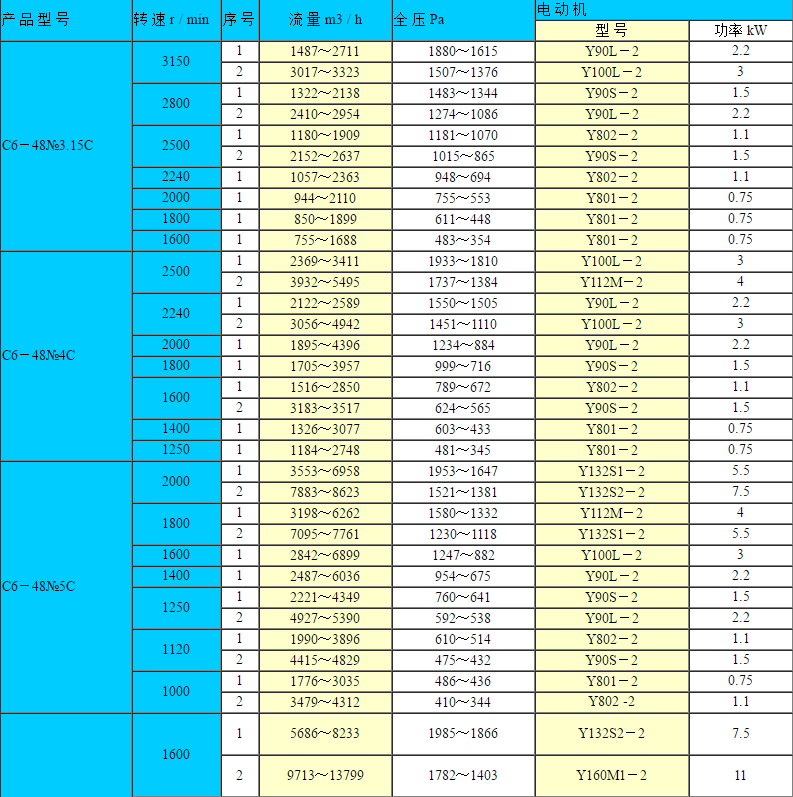

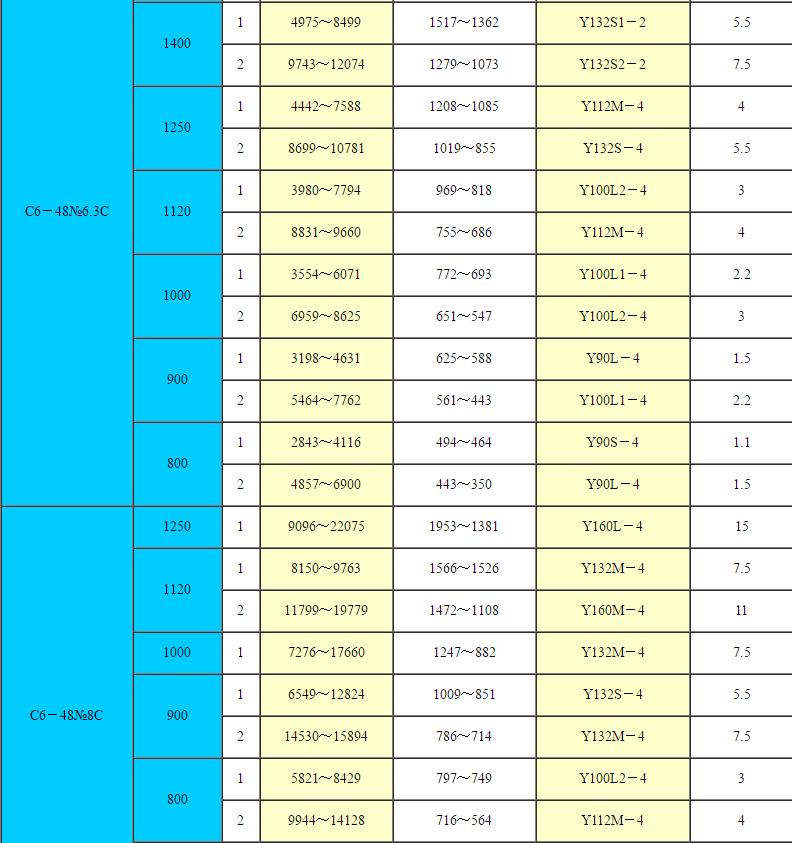

二、C6-48型排尘离心通风机性能参数表　　

性能表中提供的参数，若无特殊说明均按风机的标准进口状态来计算，即介质为空气，压力为101325Pa，温度为20℃，密度为1.2kg/m3，相对湿度为50％的标准状态。

三、风机的型式和结构通风机制成单吸入，机号有№3.15、№4、№5、№6.3、№8、№10、№12.5共七种机号。通风机可制成顺时针旋转和逆时针旋转二种型式。从电动机一端正视，叶轮按顺时针方向旋转称为顺时针旋转风机，以"顺"表示，叶轮按逆时针方向旋转称为逆时针旋转风机，以"逆"表示。风机的出口位置，以机壳的出风口角度表示。 "顺"、 "逆"均可制成0°、45°、90°、135°、180°、225°共六种角度。风机主要由叶轮、进风口、机壳、传动组等组成。四、风机的安装与调试1. 安装前，应对风机各部件进行全面检查。机件是否完整，各部联接是否紧密，叶轮与机壳的旋转方向是否一致，叶轮、主轴等主要机件有无损伤，传动是否灵活等。2. 安装时，注意检查机壳内不应有掉入、遗留的工具和杂物。在一些接合面上，为了防止生锈，减少拆卸困难，应涂上一些润滑脂或机械油，风机与地基结合面，进出风管道联接处应调整使之自然吻合，不得强行联接。更不许将管道重量加在风机各部件上，并注意保证风机的水平位置。3. 安装要求⑴ 按图纸所示的位置与尺寸进行安装。为确保高效率，特别要保证进风口与叶轮的轴向和径向的间隙尺寸。⑵ 安装后试拨传动组，检查是否有过紧或与固定部分碰撞现象，发现过紧或碰撞之处必须调整好。⑶ 主轴三角带轮与电机三角带轮相对应的槽不得错位。套上胶带后，应装安全罩（用户自备），以利安全。⒋ 风机的试运转全部安装完毕，在总检合格后，方能进行试运转。通风机所需的功率系指在特定工况下，加上机械损失与应有的安全系数而言。为了防止电机因过载烧毁，在风机启动和试运转时，必须在无载荷（关闭进气管道中的闸门）的情况下进行。如情况良好，逐步开启闸门，达到规定的工况为止，在运转过程中应严格控制电流，不得超过电机额定值。⒌ 风机的操作⑴ 风机启动前，应进行下列准备工作：a．关闭进气管道闸门。b．检查风机各部的间隙尺寸，转动部分与固定部分有无碰撞及摩擦。⑵ 当风机启动后，达到正常转速时，在运转过程中经常检查轴承温度是否正常，轴承温升不得超过周围环境温度40℃，轴承部位的均方根振动速度值不得大于6.3mm/s。如发现风机有剧烈振动、撞击、轴承温度迅速上升等反常现象时，必须紧急停车。
