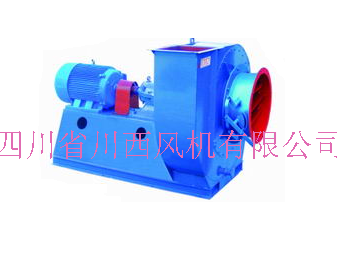

Y9-38 Y8-39系列锅炉离心通风机

一、用途和特点

Y9-38型、Y8-39型锅炉离心引风机是国内新型的一种高效节能风机，它广泛适用于燃用各种煤质并配有除尘装置的（1～35T/h）工业锅炉配套而设计的。该风机具有效率高，高效区工作范围宽广，运行经济，平稳可靠，噪声低等优点。该引风机输送的介质为烟气，输送温度不得超过250℃，引风机进口前必须配置除尘效率不低于85%的除尘装置，利于提高引风机的使用寿命。

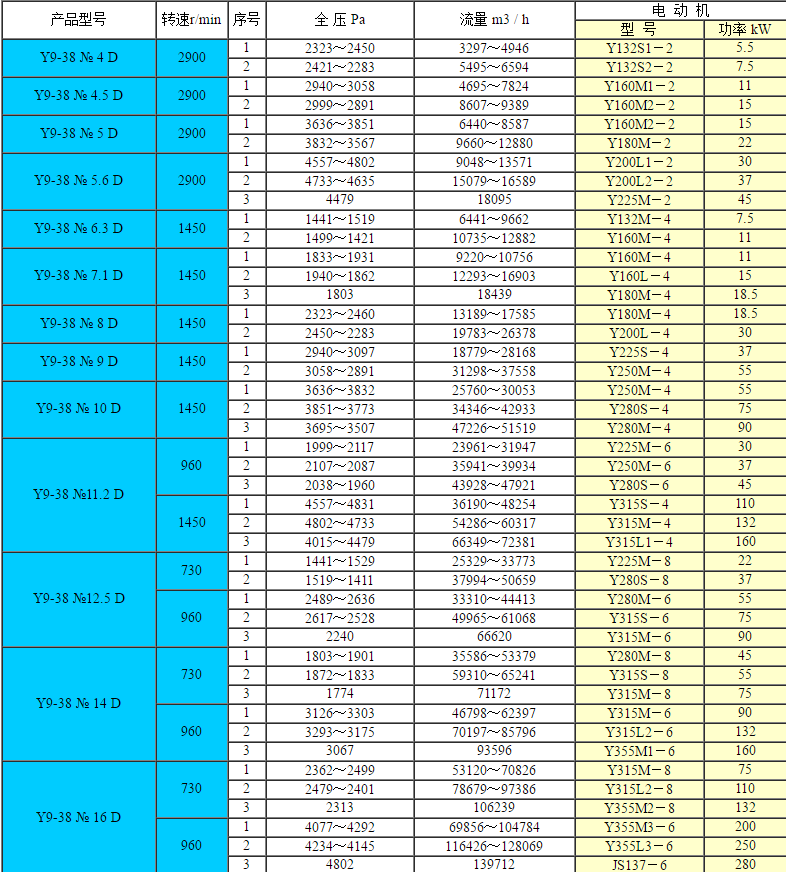

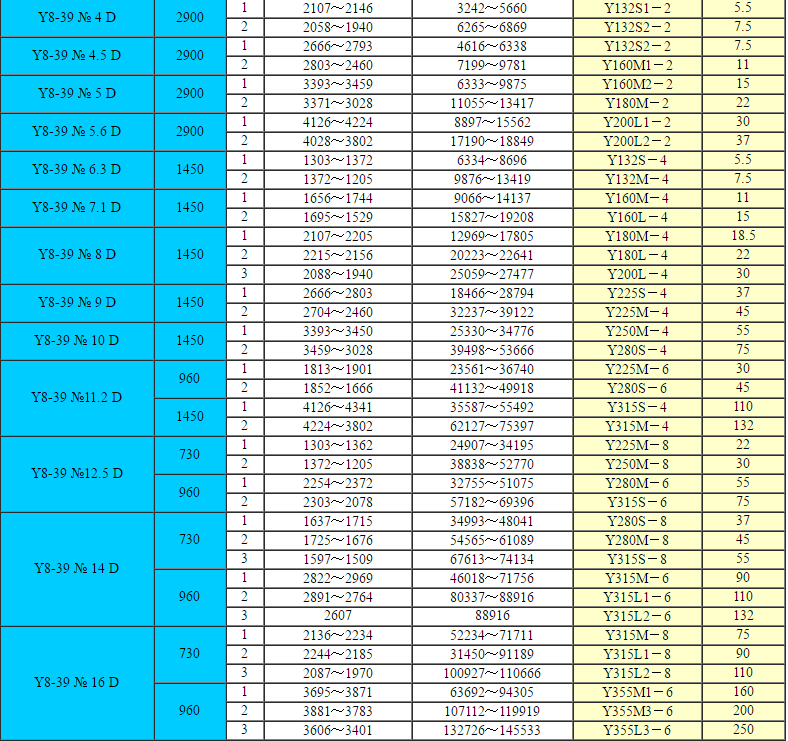

二、Y9-38型、Y8-39型锅炉离心引风机性能参数表性能表中提供的参数。引风机性能按气体温度为200℃，大气压力为101325Pa，气体密度为0.745kg/m3的烟气介质计算。

三、型式和结构

⒈ 引风机进气方式为单吸入，其中机号分为№4～№16各13个规格。

⒉ 引风机可制成顺时针旋转或逆时针旋转两种型式。从电动机一端正视，叶轮工作时顺时针旋转称为顺时针旋转风机，以"顺"表示；逆时针旋转称为逆时针旋转风机，以"逆"表示。

⒊ 风机的出风口位置根据用户需要可制成不同型式。

⒋ 风机的传动方式为Ｄ式传动，电机与风机联接采用联轴器传动。风机主要由叶轮、机壳、进风口、调节门及传动组等部件组成。

四、风机的安装、调整及试运转在安装前首先应准备好安装用材料及工具，并对风机各部分的机件进行检查，对叶轮、主轴和轴承等更应特别细致检查，如发现损伤，应予以修好，然后用煤油清洗轴承箱内部。

在进行安装操作的过程中必须注意下列几点：

1、在一些接合面上，为了防止生锈，减少拆卸困难，应涂上润滑脂或机械油。

2、在上接合面的螺栓时，如有定位销钉，应先上好定位销钉，打紧后，再拧紧螺栓。

3、检查机壳及其它部件内部，不应有掉入和遗留的工具和杂物。

㈠ 安装要求

1、按图纸所示的位置及尺寸安装，为得到高效率，特别要保证进风口与叶轮之间的间隙尺寸。

2、保证主轴的水平位置，并测量风机主轴与电机轴的同心度及联轴器两端面的不平行度。两轴同轴度不大于0.05mm，联轴器两端面平行度不大于0.05mm。

3、安装调节门时，注意不要装反，要保证进气方向与叶轮旋转方向一致。

4、风机安装后，用手或杠杆拔转子，检查是否有过紧或与固定部分碰撞现象。

5、安装风机进口和出口管道时，重量不应加在机壳上。

6、全部安装后，进行总检查，是否符合要求，然后再进行运转试验。

㈡ 风机的试运转机械运转试验应首先在无载荷（关闭进风口管道中的闸或调节门）的情况下进行运转。如运转情况良好，然后再在额定载荷（规定全压和流量）下连续运转至规定的时间上，如无异常现象发生，经检查合格，方可投入使用。在额定工况下的连续运转时间，对于修理安装试运转不少于半小时，对于新安装试运转不少于2小时。

五、风机的操作

㈠ 操作规程：

风机启动前，应进行下列准备工作：

① 关闭调节门。

② 检查风机各部分的间隙尺寸，转动部分与固定部分有无碰撞及摩擦现象。

③ 在叶轮的半径方向，联轴器附近，均不许站人，以免发生危险。联轴器应加装保护罩。

④ 检查轴承的油位是否在油位之间。

⑤ 检查电器线路及仪表是否正确。

⑥ 检查冷却部分是否正常。当风机启动后，达到正常转速时，逐渐开大调节门直至规定负荷为止。运转过程中的轴承温升不得高于40℃，温度低于80℃。

㈡ 紧急停车：

① 风机有剧烈的噪声；

② 轴承的温度剧烈上升；

③ 风机发生剧烈的振动和有撞击现象。
